Trong các hệ thống truyền động công nghiệp, đặc biệt là ngành xi măng. Việc truyền lực ổn định và hiệu quả đóng vai trò quan trọng quyết định đến năng suất và độ bền của thiết bị. Một trong những thiết bị then chốt giúp truyền động linh hoạt và mạnh mẽ trong các hệ thống thủy lực chính là khớp nối thủy lực.
Việc hiểu rõ cấu tạo, nguyên lý hoạt động, ưu nhược điểm và các ứng dụng thực tế của khớp nối thủy lực sẽ giúp các nhà máy lựa chọn được thiết bị phù hợp, nâng cao hiệu suất sản xuất và kéo dài tuổi thọ thiết bị. Bài viết này sẽ đi sâu phân tích toàn diện về khớp nối thủy lực. Đồng thời đề cập đến vai trò của các nhà cung cấp thiết bị uy tín trong ngành. Trong đó có sự phối hợp của SINOVINA và SINOMA trong lĩnh vực thiết bị công nghiệp cho ngành xi măng.
1. Giới thiệu chung về khớp nối thủy lực
Khớp nối thủy lực là thiết bị dùng để kết nối các trục quay với nhau trong hệ thống thủy lực. Đồng thời có khả năng bù sai lệch, giảm rung động và bảo vệ các chi tiết máy khỏi các tải trọng quá mức. Với khả năng truyền mô-men lớn, độ chính xác cao và vận hành êm ái. Khớp nối này đang ngày càng trở nên phổ biến trong các dây chuyền sản xuất xi măng, khai khoáng, xây dựng, cũng như nhiều ngành công nghiệp nặng khác.
2. Cấu Tạo Và Nguyên Lý Hoạt Động Của Khớp Nối Thủy Lực

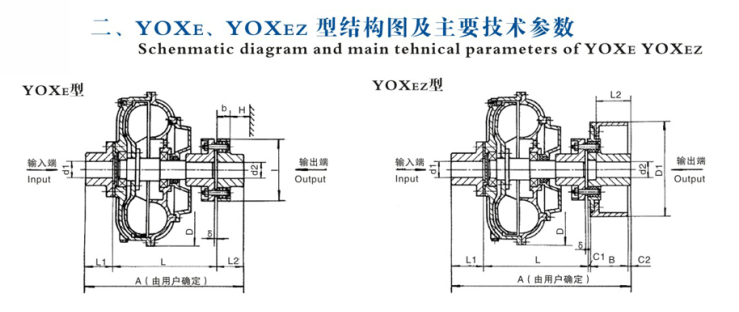

2.1. Cấu Tạo Chính
Cấu tạo của khớp nối thủy lực thường bao gồm các bộ phận chính sau:
- Thân khớp nối: Là bộ phận chịu lực chính, thường được làm bằng thép hợp kim hoặc các vật liệu chịu lực cao. Giúp giữ vững kết cấu và truyền lực giữa các trục.
- Bánh công tác (Rotor): Bộ phận quay, có thiết kế đặc biệt để chuyển động dầu thủy lực và tạo ra mô-men quay.
- Buồng chứa dầu: Đây là khoang chứa dầu thủy lực bên trong khớp nối. Giúp tạo áp suất dầu để truyền lực.
- Phớt làm kín: Ngăn không cho dầu thủy lực rò rỉ ra ngoài, giữ áp suất ổn định bên trong khớp nối.
- Ống dẫn dầu và các kênh dẫn: Giúp dẫn dầu thủy lực từ nguồn đến các buồng và bánh công tác, đảm bảo lưu thông dầu mượt mà.
- Các bộ phận phụ trợ khác: Như bạc đỡ, vòng bi, van điều áp… để hỗ trợ vận hành trơn tru và bảo vệ thiết bị.
2.2. Nguyên Lý Hoạt Động
Khớp nối thủy lực hoạt động dựa trên việc sử dụng áp suất dầu thủy lực tạo ra lực mô-men xoắn truyền từ trục dẫn động sang trục bị động. Khi động cơ thủy lực quay, dầu được bơm vào các buồng chứa bên trong khớp nối. Áp lực dầu này tạo ra một lực đẩy lên các bánh công tác, khiến trục bị động quay theo.
Quá trình truyền mô-men qua khớp nối diễn ra một cách êm ái nhờ vào lớp dầu thủy lực làm giảm ma sát và hấp thụ rung động. Hơn nữa, thiết kế đặc biệt cho phép khớp nối bù trừ sai lệch trục. Giúp giảm tải trọng lên các chi tiết cơ khí, hạn chế hư hỏng và tăng tuổi thọ thiết bị. Khớp nối cũng có khả năng tự ngắt khi tải vượt quá giới hạn cho phép. Bảo vệ hệ thống thủy lực khỏi các sự cố do quá tải.
2.3. Các Đặc Điểm Kỹ Thuật Nổi Bật
- Khả năng truyền mô-men lớn: Phù hợp với các hệ thống cần công suất và lực xoắn cao.
- Khả năng bù sai lệch: Chịu được sai lệch góc lên đến vài độ. Giúp hệ thống hoạt động ổn định ngay cả khi lắp đặt không hoàn hảo.
- Giảm rung, giảm sốc: Dầu thủy lực hấp thụ dao động cơ học, làm giảm tiếng ồn và rung động.
- Độ bền cao: Vật liệu và công nghệ chế tạo hiện đại giúp khớp nối thủy lực chịu được môi trường làm việc khắc nghiệt.
3. Các Loại Khớp Nối Thủy Lực Phổ Biến
Khớp nối thủy lực được phát triển với nhiều kiểu dáng và cấu tạo khác nhau. Để phù hợp với từng ứng dụng cụ thể trong công nghiệp. Dưới đây là các loại phổ biến nhất, thường thấy trong ngành xi măng và các ngành công nghiệp nặng khác:
Khớp Nối Đơn Trục (Single-Shaft Hydraulic Coupling)
- Đây là loại khớp nối cơ bản nhất. Gồm một trục chủ động và một trục bị động được kết nối thông qua buồng chứa dầu thủy lực.
- Chức năng chính là truyền mô-men xoắn một cách êm ái và giảm rung động.
- Được sử dụng phổ biến trong các máy móc có yêu cầu truyền động ổn định với tải trọng vừa phải. Ví dụ như băng tải trong nhà máy xi măng.
Khớp Nối Đa Trục (Multi-Shaft Hydraulic Coupling)
- Khớp nối đa trục gồm nhiều trục chủ động và trục bị động. Cho phép truyền mô-men lớn hơn và khả năng bù đắp sai lệch cao.
- Phù hợp cho các ứng dụng công suất lớn như máy nghiền xi măng, thiết bị khai khoáng với yêu cầu truyền động mạnh mẽ.
- Có thiết kế phức tạp hơn, tuy nhiên đem lại hiệu quả vận hành cao và độ bền vượt trội.
Khớp Nối Có Van Điều Chỉnh Lực (Hydraulic Coupling with Torque Control Valve)
- Loại này tích hợp thêm van điều chỉnh giúp kiểm soát mô-men truyền động theo yêu cầu thực tế.
- Giúp bảo vệ hệ thống khi xảy ra quá tải, giảm sốc cơ khí và tăng tuổi thọ thiết bị.
- Thường được ứng dụng trong các hệ thống tự động hóa công nghiệp và các dây chuyền có tải trọng thay đổi liên tục.
Khớp Nối Xoay (Rotary Hydraulic Coupling)
- Thiết kế cho phép truyền mô-men giữa các trục quay với sự bù đắp lệch góc linh hoạt.
- Thường được sử dụng trong các hệ thống có trục quay phức tạp hoặc thiết bị di động.
Khớp Nối Có Bộ Giảm Chấn Tích Hợp
- Kết hợp khả năng truyền mô-men và giảm rung động mạnh mẽ.
- Đặc biệt phù hợp cho các hệ thống máy móc hoạt động trong môi trường khắc nghiệt với nhiều rung lắc.
4. So Sánh Ưu Nhược Điểm Các Loại Khớp Nối Thủy Lực
| Loại Khớp Nối | Ưu Điểm | Nhược Điểm |
|---|---|---|
| Đơn trục | Thiết kế đơn giản, dễ bảo trì | Công suất truyền hạn chế |
| Đa trục | Truyền mô-men lớn, bù lệch tốt | Chi phí đầu tư cao, cấu tạo phức tạp |
| Có van điều chỉnh lực | Bảo vệ hệ thống, kiểm soát mô-men hiệu quả | Cần bảo trì van định kỳ, đòi hỏi kỹ thuật |
| Xoay | Linh hoạt trong truyền động có sai lệch lớn | Kích thước lớn, giá thành cao |
| Có bộ giảm chấn tích hợp | Giảm rung ồn hiệu quả | Cấu tạo phức tạp, bảo trì phức tạp |
5. Ứng Dụng Của Khớp Nối Thủy Lực Trong Ngành Xi Măng
Ngành xi măng là một trong những ngành công nghiệp nặng với yêu cầu vận hành máy móc liên tục, tải trọng lớn và môi trường làm việc khắc nghiệt. Trong bối cảnh đó, việc áp dụng các thiết bị truyền động hiệu quả và bền bỉ như khớp nối thủy lực trở thành giải pháp tối ưu giúp nâng cao năng suất, giảm chi phí bảo trì và tăng độ an toàn trong sản xuất. Dưới đây là các ứng dụng tiêu biểu trong ngành xi măng:
Vận Hành Máy Nghiền Xi Măng
Máy nghiền là trái tim của nhà máy xi măng, có nhiệm vụ nghiền nhỏ clinker và các nguyên liệu thô để tạo thành bột xi măng. Khớp nối được sử dụng để truyền mô-men từ động cơ đến trục nghiền. Giúp máy vận hành trơn tru, ổn định và chịu được các tải trọng lớn trong quá trình nghiền.
Khớp nối thủy lực giúp hấp thụ rung động và sốc khi máy nghiền hoạt động với công suất cao, hạn chế hư hỏng cơ khí và giảm thiểu thời gian dừng máy để bảo trì. Đồng thời, khả năng bù sai lệch trục giúp hệ thống vận hành linh hoạt. Phù hợp với sự dịch chuyển nhẹ trong quá trình làm việc.
Vận Chuyển Nguyên Liệu Qua Băng Tải
Trong dây chuyền sản xuất xi măng, nguyên liệu như clinker, đá vôi, thạch cao cần được vận chuyển liên tục và ổn định từ các silo, kho chứa đến các bộ phận nghiền hoặc phối trộn. Khớp nối thủy lực được lắp đặt trong hệ thống băng tải. Giúp truyền động động cơ đến băng tải một cách hiệu quả.
Khớp nối thủy lực đảm bảo khả năng truyền lực mạnh mẽ. Giúp băng tải vận chuyển nguyên liệu với tốc độ đều, giảm rung động và tiếng ồn. Đồng thời giúp giảm hao mòn các chi tiết máy trong quá trình vận hành.
Các Hệ Thống Nâng Hạ Và Cần Trục
Ngành xi măng còn sử dụng nhiều thiết bị nâng hạ như cần trục, hệ thống thang máy vận chuyển nguyên liệu hoặc bao bì thành phẩm. Khớp nối thủy lực giúp truyền mô-men xoắn từ động cơ đến bộ phận nâng hạ, đảm bảo sự vận hành linh hoạt, an toàn và êm ái.
Nhờ khả năng giảm sốc và bù sai lệch, khớp nối góp phần nâng cao độ bền của hệ thống nâng hạ. Đồng thời đảm bảo vận hành trơn tru trong môi trường nhiều bụi bẩn và tải trọng lớn.
Máy Trộn Và Các Thiết Bị Phụ Trợ
Trong quá trình phối trộn nguyên liệu để tạo ra hỗn hợp xi măng đồng nhất. Các máy trộn đóng vai trò quan trọng. Khớp nối giúp truyền mô-men chính xác, giảm rung động và bảo vệ các chi tiết máy khỏi hao mòn sớm.
Ngoài ra, các thiết bị phụ trợ trong dây chuyền xi măng như máy nạp liệu, thiết bị ép và các hệ thống truyền động khác cũng được trang bị khớp nối thủy lực để đảm bảo vận hành ổn định và hiệu quả.
Ứng Dụng Trong Hệ Thống Tự Động Hóa
Ngày nay, tự động hóa được áp dụng rộng rãi trong ngành xi măng nhằm tăng cường độ chính xác và năng suất sản xuất. Khớp nối thủy lực với khả năng điều khiển chính xác và vận hành ổn định. Được tích hợp trong các hệ thống tự động hóa, giúp truyền động cho các robot, thiết bị điều khiển từ xa hoặc các bộ phận tự động khác . Khớp nối thủy lực góp phần nâng cao tính linh hoạt, giảm sai số vận hành và tăng độ bền cho các hệ thống tự động hóa trong nhà máy xi măng.
Công ty Sinovina tự hào là đối tác chiến lược của Tập đoàn Sinoma – một trong những tập đoàn hàng đầu thế giới trong lĩnh vực công nghệ và thiết bị cho ngành xi măng. Sinovina chuyên cung cấp các thiết bị phụ tùng chất lượng cao. Đồng thời mang đến dịch vụ bảo hành, sửa chữa và cải tạo dây chuyền xi măng với đội ngũ kỹ thuật giàu kinh nghiệm. Giúp tối ưu hiệu suất vận hành cho khách hàng. Bên cạnh đó, Sinovina còn là đại lý xuất khẩu clinker uy tín, đáp ứng nhu cầu nguyên liệu chất lượng cho thị trường trong và ngoài nước. Với sự hợp tác chặt chẽ cùng Sinoma, Sinovina cam kết đồng hành cùng các nhà máy xi măng phát triển bền vững. Nâng cao năng lực sản xuất và khẳng định vị thế trên thị trường toàn cầu.
